新闻动态
High mountain
过氧苯甲酰（Benzoyl Peroxide）：理化特性、合成工艺及工业应用解析
发布时间：2026-09-21
过氧苯甲酰（Benzoyl Peroxide，简称 BPO），CAS号 94-36-0，是一种极其重要的有机过氧化物与精细化学品。作为工业聚合反应的高效自由基引发剂、高分子材料交联剂以及特定化学品的氧化漂白剂，过氧苯甲酰在树脂合成、橡胶加工、特种涂料及建材胶黏剂等领域发挥着举足轻重的作用。
过氧苯甲酰分子结构中含有活泼的过氧键（–O–O–），受热或受到机械撞击、摩擦时易发生均裂并产生活性苯甲酰氧自由基，从而引发自由基聚合或氧化反应。
为方便工业客户与贸易伙伴深入了解过氧苯甲酰的理化特性、主流生产工艺、质量控制指标及安全操作规范，现整理如下常见问题解答（FAQ）：
Q1：过氧苯甲酰的基础理化参数有哪些？其分子结构有何特性？
A：
基本信息：CAS号 94-36-0，分子量 242.23，熔点 103–105 ℃（分解）。常温常压下纯品为白色颗粒状或粉末状固体，微有异味。
溶解性与形态：难溶于水和甘油，微溶于无水乙醇，易溶于丙酮、氯仿、乙醚、苯及乙酸乙酯等有机溶剂。
结构与反应特性：分子由两个苯甲酰基通过过氧键相连。由于过氧键的键能较低，在 60–80 ℃ 或光照、还原剂（如叔胺类促进剂）作用下，极易均裂生成苯甲酰氧自由基（PhCOO·）。该自由基可进一步脱羧生成苯自由基（Ph·），能够高效引发烯烃单体的自由基聚合反应。
Q2：工业生产过氧苯甲酰的主要工艺路线是什么？
A： 工业上制备过氧苯甲酰主要采用苯甲酰氯与过氧化氢（双氧水）碱性缩合法：
工艺流程：在低温（0–10 ℃）及强碱（如氢氧化钠溶液）存在下，将苯甲酰氯缓慢滴加至过氧化氢溶液中进行界面缩合反应。反应完成后，经过滤、离心分离、去离子水洗涤除去盐类杂质。
商品化改性（湿品与配方化）：由于干品过氧苯甲酰对摩擦和撞击高度敏感，工业上极少直接销售 100% 纯度的无水干品。通常将其制备为含水 25%–30% 的湿品（Wet BPO），或与增塑剂（如邻苯二甲酸二丁酯）、膏状载体、无机填料混合配制成 50% 的过氧苯甲酰膏体/引发剂，以大幅降低爆炸敏感度，保障运输与使用安全。
Q3：过氧苯甲酰的主要工业用途涵盖哪些领域？
A： 作为工业界最常用的自由基引发剂之一，过氧苯甲酰广泛应用于以下领域：
高分子聚合引发剂：广泛用于聚丙烯酸酯、聚苯乙烯（PS）、聚氯乙烯（PVC）及丙烯腈-苯乙烯-丁二烯共聚物（ABS）的悬浮聚合或溶液聚合。
不饱和聚酯树脂（UPR）固化剂：在玻璃钢（FRP）、人造石材、汽车原子灰（腻子）及建筑锚固胶中，与叔胺类促进剂（如二甲基苯胺 DMA）组成常温氧化还原固化体系。
橡胶与硅橡胶交联剂：用于硅橡胶、三元乙丙橡胶（EPDM）及氟橡胶的模压硫化，赋予制品良好的耐热压余变形性能。
精细有机合成：在有机化学反应中用作选择性氧化剂及烯烃的卤代/加成反应引发剂。
Q4：过氧苯甲酰在质量检验中有哪些指标与标准要求？
A： 参照工业有机过氧化物检测标准，质量控制重点关注以下指标：
有效含量（主含量）：湿品工业级通常标注干燥基含量 ≥ 98.0%（或以活泼氧含量 Active Oxygen Content 进行换算，理论活泼氧含量约为 6.61%）。
关键控制参数：
含水量（或湿品水分）：含水型商品需严格检验游离水分，通常标准规格为 25.0%–30.0% 水分含量，确保阻燃保湿效果。
游离酸度与游离氯：游离酸（以苯甲酸计）通常控制在 ≤ 1.5%，游离氯控制在 ≤ 0.2%，过高会影响下游树脂固化速度及透明度。
热分解温度与 SADT：监控其自加速分解温度（Self-Accelerating Decomposition Temperature, SADT，通常约 55 ℃），评估储存稳定性。
检测方法：主含量与活泼氧通常采用碘量法滴定进行测定；杂质分析采用高效液相色谱法（HPLC）。
Q5：过氧苯甲酰的安全危险性、储存与运输规范有哪些？
A： 过氧苯甲酰属于 5.2 类有机过氧化物（UN 编号：3104 / 3108），具有强氧化性与爆炸敏感性，必须严格遵守危险品管理规范。
安全操作与防护：操作人员需穿戴防静电工作服、防化手套及防护眼镜。严禁使用铁器、铜器等金属工具直接敲击或搬运，防止摩擦生热或机械撞击。严禁与还原剂、强酸、强碱、重金属化合物及叔胺类促进剂直接混合，否则会引发剧烈分解甚至爆炸。

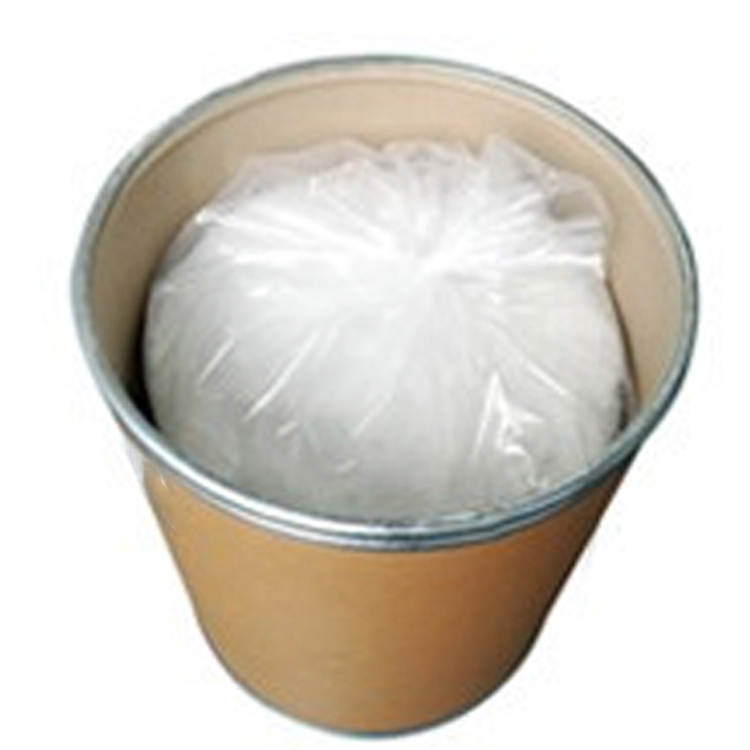

包装与储存：应储存于专用危险品库房内，推荐储存温度控制在 +5 ℃ 至 +30 ℃，保持环境阴凉、通风、防潮。包装须采用聚乙烯塑料袋内衬及专用防爆防静电纸桶/塑料桶，保持湿润状态。
运输要求：运输过程中需远离热源、火种及阳光直射，禁止与易燃物、酸碱类及金属粉末混装混运，车辆需配备相应的灭火器材与应急处理设备。
